Xilinx下载器 xilinx platform cable USB下载线 兼容原厂DLC9G

我们采用68013+XC2C256原厂Xilinx Platform Cable USB下载器方案方案生产设计!
售价:
¥ 218.00
原价: ¥388.00

服务:  7天无忧退货,一月包换,一年保修, 48小时快速发货!

收藏
数量:
  • 我们采用68013+XC2C256原厂Xilinx Platform Cable USB下载器方案方案生产设计!

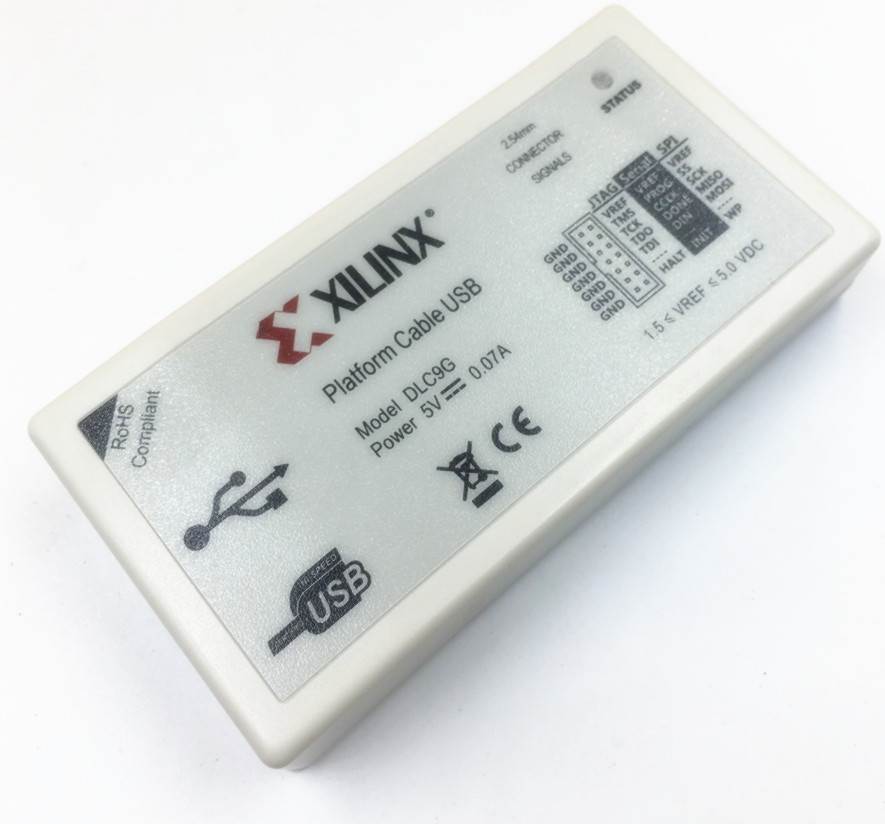

    一.Platform Cable USB 概述

        Platform Cable USB 是一种用来对XILINX CPLD,FPGA和ISP PROM进行编程和配臵的高性能下载线。它使用USB接口,通过一根高速屏蔽USB电缆与台式电脑或笔记本电脑连接,无需外接电源。在从串模式下,为FPGA器件提供最大可达24Mb/s的配置速度。

    举例来说,使用12M配置时钟对XC3S400器件进行配置只需要0.5秒,使用6M配置时钟对Virtex5-110T进行配置则需要8秒钟。只要连接线路接触良好,几乎不会发生并口下载线经常出现的配置失败现象。

       使用iMPACT软件,器件的编程和配置可以通过边界扫描,从串或SPI方式进行。另外,Platform Cable USB Compatible还支持通过JTAG口对Platform Flash XL和其他存储器进行间接编程。编程速率由750kHz到24MHz可选。

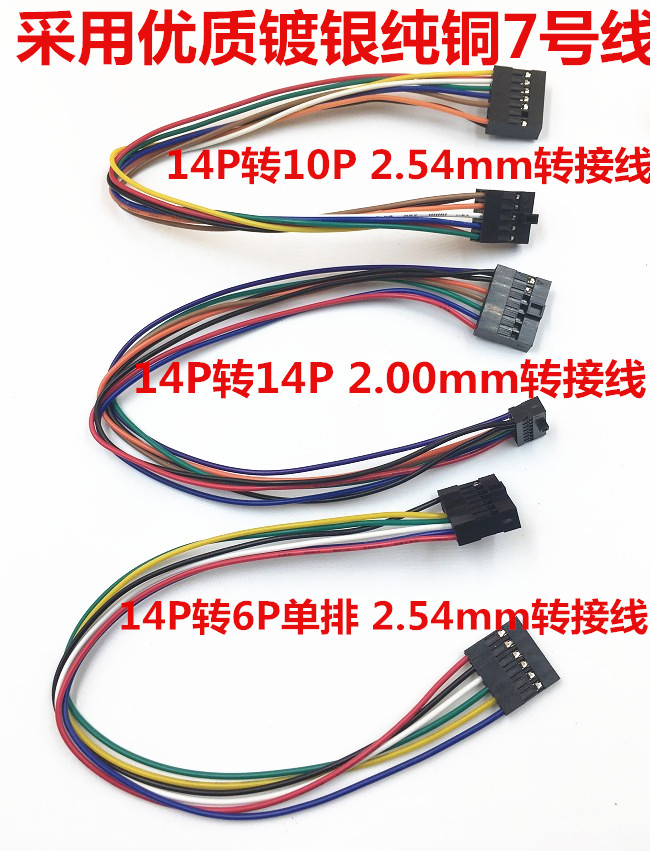

      XILINX Platform Cable USB通过一个14pin,2.54mm间距的简易牛角插座和目标系统连接。Platform Cable USB 也可以和使用10pin 2.54间距接头或14pin 2.0间距接头的器件连接,此外,还提供了6PIN 单排 杜邦线, 2.54MM间距排线。

    二. Platform Cable USB Compatible的特性

      1.完全兼容XILINX原的Platform Cable USB I,无缝支持ISE(包括最新的14.7)Chipscope,EDK等软件。下载线固件全部为14.3版本,向下支持各种低版本软件(至少ISE6.3.03以上,建议7.1以上),固件可以和原厂线一样自动更新。本下载线及所配连接电缆完全支持原厂开发板。
      2.基于原厂的CY7C68013A+XC2C256CPLD电路结构,此方案支持固件升级!户可以通过.IMPACT软件操作界面自行升级下载线固件,保证了下载器的长期兼容最新的芯片。
      3.支持XP WIN7 32位和WIN7 win8 win10
    64系统 和Linux系统

      4.自动检测和适应目标I/O电压,支持使用5V(TTL),3.3V(LVCMOS),2.5V,1.8V和1.5V接口电平的器件, VREF电平范围 1.2到5.5V,和官方一样和原装XILINX platform cable USB 下载器性能完全一致)。

      5.目标器件下载时钟可选,并且支持XILINX软件的自动调速。

      6.采用价格昂贵的专用宽电压电平转换和接口芯片。隔离充分完整,这点不是采用廉价的容易烧毁的接口芯片所能比的因为 电平转换隔离芯片 隔离充分, 所以在您烧写调试完成以后能够在目标板不断电情况下直接从JTAG端口拔下JTAG插头,从而避免用户因为误操作烧毁您系统板上昂贵芯片 。即使错误将VREF接错或插反也会轻易损坏下载器 或目标板昂贵芯片。这点是很多下载器一旦因为不小心接错信号线就将下载器烧毁的原因。
      7.双色LED状态指示,红色表示驱动安装正常,绿色表示目标板电源已经供电,并和下载器连接好。可对SPI接口flash PROM器件进行编程和调试程序使用了。









    三.支持所有XILINX CPLD/FPGA器件调试

        因为允许用户可以根据现在和将来版本自行升级固件,所以可以兼容现有和将来的最新芯片。

    ISE软件可在Xilinx官网下载,注册一个账号即可,驱动程序集成在内(复制到浏览器)





    http://china.xilinx.com/support/download/index.html/content/xilinx/zh/downloadNav/design-tools.html



    采用昂贵的优质防刮擦PVC贴膜,不是那种个人或小工作室采用廉价不干胶打印贴纸或薄膜所能比拟的品质,确保产品外观长久如新。

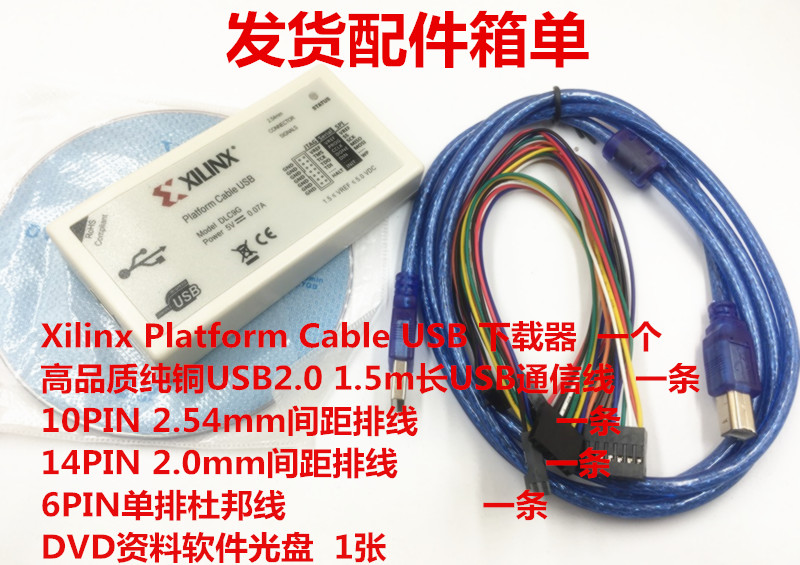

    发货清单:

      Xilinx Platform Cable USB 下载器  一个
       高品质纯铜USB2.0 1.5m长USB通信线  一条
       10PIN 2.54mm间距排线              一条
       14PIN 2.0mm间距排线               一条
       6PIN单排杜邦线                    一条
       DVD资料软件光盘  1张
