tiny6410开发板 2Gflash 带4.3寸触摸屏
599
598(元)
http://item.taobao.com/item.htm?id=8878421903
598元全国包邮开发板(不含LCD和附件)3月包换,1年保修!!

LCD屏和附件自签收日起7天内有任何质量问题一律包换!

2010年11月24日起提供开发板保修卡:1张;售后无忧!

友善之臂重庆地区唯一代理商,原厂正品保障!非正品一律包退!!

可提供重庆市商业普通发票,税额为5%,具体开票信息请备注注明或旺旺联系告知!

税点专用链接(只取整数即可):http://item.taobao.com/item.htm?id=7311667485

以下是友善之臂公司对非代理销售开发板的声明如下:

用户注意:以下列出的代理是我们承认的正规代理,凡是在这些代理处购买的板子的客户,我们均提供相应的技术支持和服务,不在此之列的,我们将不提供任何服务和咨询。

各位客户购买前一定认准销售卖家是否是友善之臂指定代理商,以免造成不必要的麻烦!本店只有提醒作用,最终决定权在于您的选择!!

现货,有需要可直接拍下付款!!当日16点前付款可当日发出!!

发货物流:默认是发申通快递/圆通快递!般地区2天左右到货,稍微偏远地区3-4天;
如需要发顺丰快递(注:因顺丰快递对光盘有限制所以只能发5张DVD),运费加10元,请联系我们修改价格,
一般大城市1天左右到货,速度应该是最快的了。



简介

   Tiny6410是一款以ARM11芯片(三星S3C6410)作为主处理器的嵌入式核心板,该CPU基于ARM1176JZF-S核设计,内部集成了强大的多媒体处理单元,支持Mpeg4, H.264/H.263等格式的视频文件硬件编解码,可同时输出至LCD和TV显示;它还并带有3D图形硬件加速器,以实现OpenGL ES 1.1 & 2.0加速渲染,另外它还支持2D图形图像的平滑缩放,翻转等操作。


   Tiny6410采用高密度6层板设计,尺寸为64 x 50mm,它集成了128M DDR RAM,256M/1GB SLC Nand Flash存储器,采用5V供电,在板实现CPU必需的各种核心电压转换,还带有专业复位芯片,通过2.0mm间距的排针,引出各种常见的接口资源,以供不打算自行设计CPU板的开发者进行快捷的二次开发使用。


   Tiny6410SDK是采用Tiny6410核心板的一款参考设计底板,它主要帮助开发者以此为参考进行核心板的功能验证以及扩展开发。该底板具有三LCD接口、4线电阻触摸屏接口、100M标准网络接口、标准DB9五线串口、Mini USB 2.0接口、USB Host 1.1、3.5mm音频输入输出口、标准TV-OUT接口、SD卡座、红外接收等常用接口;另外还引出4路TTL串口,另1路TV-OUT、SDIO2接口(可接SD WiFi)接口等;在板的还有蜂鸣器、I2C-EEPROM、备份电池、AD可调电阻、8个中断式按键等。


   在布局上安排上,我们尽量考虑把常用尺寸的LCD模块能够固定在底板上,比如3.5”,4.3”LCD, 7”LCD等,这样用户在使用时不至于把各种电线搅在一起,更增加了开发套件的便携性。

   我们还充分地发挥了6410支持SD卡启动这一特性,使用我们精心研制的Superboot,无需连接电脑,只要把目标文件拷贝到SD卡中(可支持高达32G的高速大容量卡),你就可以在开发板上极快极简单地自动安装各种嵌入式系统(WindowsCE6/Linux/Android/Ubuntu/uCos2等);甚至无需烧写,就可以在SD卡上直接运行它们!

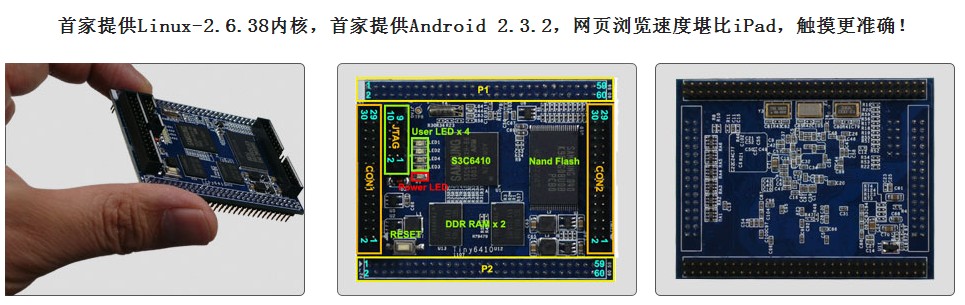

核心板说明


CPU处理器

  • Samsung S3C6410A,ARM1176JZF-S核,主频533MHz,最高667Mhz

DDR RAM内存

  • 在256M DDR RAM, 32bit数据总线

FLASH存储

  • 在板2GB MLC(三星2代)Nand Flash, 掉电非易失

接口资源

  • 2 x 60 pin 2.0mm space DIP connector

在板资源

  • 4 x User Leds (Green)
  • 10 pin 2.0mm space Jtag connector
  • Reset button on board
  • Supply Voltage from 4.75V to 5.25V

PCB规格尺寸

  • 6层高密度电路板,采用沉金工艺生产
  • 64 x 50 x 12 (mm)

操作系统支持

  • Linux2.6.36 + Qtopia-2.2.0 + Qtopia4-Phone + QtE-4.7.0
  • WindowsCE.NET 6.0(R3)
  • Android 2.3
  • Ubuntu-0910


开发底板说明

Tiny6410的开发参考板提供如图所示,光盘中有该它的PCB文件(Allegro格式)


Linux软件特性

  • 编译器: arm-linux-gcc 4.5.1, 默认采用armv6指令集,支持硬浮点运算
  • Bootloader:完全开源的U-boot,支持SD启动,支持一键下载烧写Linux/WinCE/Android/Ubuntu (★源代码)
  • Superboot: 支持脱机快速烧写Linux/WinCE/Ubuntu/Android/裸机程序等,SD-Flasher支持WinXP/Win7
  • Linux内核:最新的Linux-2.6.36,带有完善的BSP

- 支持YAFFS2, UBIFS, EXT2, EXT3, CRAMFS, FAT16/32, NFS等格式的文件系统 (★源代码)
- 支持ADC驱动 (★源代码)
- 支持一线精准触摸,最大可支持21"电阻触摸,非常准确,不抖动 (★源代码)
- 支持背光调节,带有127级背光调节,可以实现炫酷的渐熄效果 (★源代码)
- 支持SD WiFi (★源代码)
- 支持4个串口驱动,支持USB转串口驱动 (★源代码)
- 支持RTC实时时钟保存 (★源代码)
- 支持多种型号的LCD驱动,3.5", 4.3", 7", 8", 10.4", VGA1024x768等 (★源代码)
- 支持I2C设备,如EEPROM (★源代码)
- 支持中断式按键驱动 (★源代码)
- 支持音频输入与输出,采用ALSA接口,录音,放音均可 (★源代码)
- 支持DM9000以太网驱动 (★源代码)
- 支持3G:涵盖WCDMA, CDMA2000, TD-SCDMA等网络制式 (★源代码)
- 支持常见USB外设:USB键盘,鼠标,扫描器,优盘,HUB等 (★源代码)
- 支持1000多种USB无线网卡驱动 (★源代码)
- 支持万能驱动USB摄像头 (★源代码)
- 支持多媒体驱动:TV-OUT, Mpeg4/H.263/H.264编解码,Post Processor,2D图形图像翻转,拉伸,缩放等,3D OpenGL ES等驱动

  • 嵌入式图形界面
    - Qtopia-2.2.0: 经典的Qtopia-2.2.0,,含嵌入式浏览器,基于Qt/E 2.0库(平台★源代码)
    - Qt/E-Extended-4.4.3: 手机版的Qtopia(平台★源代码)
    - Qt/E 4.7.0: 最新的Qt/Embedded(平台★源代码)
  • 图形界面应用程序
    - LED测试
    - 按键测试
    - PWM控制蜂鸣器
    - GPRS拨号,短信群发
    - 3G无线上网拨号
    - 看门狗
    - 网络设置
    - Ping
    - SMPlayer: 采用硬解码的播放器,可以流畅播放Mpeg4/H.263/H.264等格式的影片,效果非凡
    - QtE4切换器: 用于在Qtopia-2.2.0中无缝切换启动QtE4
    - Qtopia4切换器:用于在Qtopia-2.2.0中无缝切换启动Qtopia4(就是手机版的Qtopia)
    - 录音机: 采用ALSA接口实现
    - 串口助手:支持ASCII码,16进制发送,支持USB转串口
    - USB摄像头预览并拍照:支持万能驱动USB摄像头
    - Penpad: 手写板,可以用来测试触摸屏的准确性
    - 开机自动运行:可以设置用户程序开机自动运行
    - 语言设置:支持中文,英文,日文
    - I2C-EEPROM读写测试
    - 触摸屏循环校正:极大改善了TSLIB校正时无验证的问题
  • Busybox(★源代码)
    - 版本:1.17.2
    - 源代码,并包含现成即用的配置脚本
  • 基于6410平台的Qtopia-2.2.0, Qt-Extended-4.4.3和QtE-4.6.3平台需要使用arm-linux-gcc-4.4.1编译器在Fedora 9平台下编译,源代码包中有build-all编译脚本,详见手册中的相关说明。




WindowsCE6软件特性
  • Bootloader: 完全开源的Nboot,支持快速启动WinCE,支持加载开机画面,支持用户自定义进度体(颜色,长度,高度)
  • BSP特性:
    - 支持SD WiFi: 纠正了在4.3"LCD上无法点击设置无线网络的问题
    - 支持LED驱动
    - 支持按键驱动
    - PWM控制蜂鸣器驱动
    - TV-OUT驱动
    - RTC驱动:支持掉电时间保存
    - 多媒体驱动:完美支持硬解码播放器
    - OpenGL ES驱动
    - SD卡驱动:可支持最大32G SDH即插即用
    - USB蓝牙即插即用
    - USB无线网卡即插即用
    - LCD驱动:支持3.5", 4.3", 7", 8", VGA1024x768等多种LCD驱动
    - DM9000网卡驱动
    - USB外设:支持USB键盘,鼠标,扫描器,优盘等即插即用
    - 音频输入与输出:采用WM9713音频芯片
    - 支持注册表读写,掉电不会丢失设置改变
    - 支持背光127级可调,可以实现炫酷的渐熄效果
    - 实现一线触摸,支持4.3"-21"等大尺寸四线电阻触摸准确触摸,不抖动

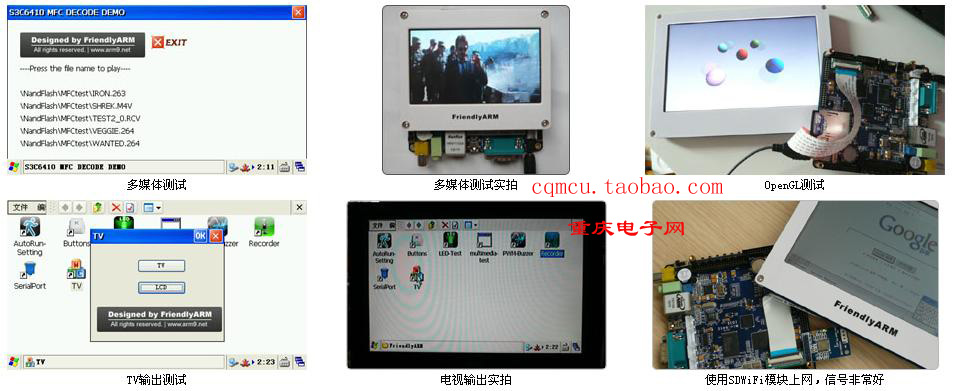

WindowsCE6运行截图

Android 2.3软件特性

  • Android 2.3固件特性
    - 支持USB蓝牙即插即用
    - 支持3G无线上网,支持100多种USB上网卡,涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
    - 支持优盘即插即用
    - 支持背光127级可调,支持炫酷的背光渐熄效果
    - 支持一线精准触摸,支持4.3"-21"等大尺寸四线电阻触摸屏
    - 支持开机触摸循环校正,多种尺寸的LCD可共用同一个固件
    - 支持SD WiFi,软硬重启均不会失效,支持DHCP自动分配IP地址,并获取DNS
    - 支持有线以太网图形界面设置,自动获取IP,也可手工设置静态IP


Android 2.3.4运行时照片

Ubuntu -0910软件特性


- 采用最新Linux内核Linux-2.6.36
- 采用最终版armv6的Ubuntu-0910
- 支持一线精准触摸,支持UBIFS烧写
- 支持SD脱机烧写,或SD卡复制即可运行




 1. Android 2.3.4:
- 首家实现Android平台下3G无线上网(含WCDMA, CDMA2000, TD-SCDMA),支持100多种USB上网卡
- 首家实现图形界面设置以太网,支持自动分配IP,或自动获取IP
- 首家实现蓝牙,有优盘在Android上即插即用
- 支持SD卡即插即用
- 独创一线精准触摸,可以支持4.3"-21"触摸屏,彻底解决6410平台上大尺寸触摸屏抖动,不准确的问题。
- 支持背光调节,并结合到Android系统中,实现炫酷的渐熄效果。
- 首家实现开机时自动循环校准,不同尺寸的LCD可以共用同一个Android系统
- 首家实现SD卡脱机烧写YAFFS2/UBIFS格式文件系统,并且速度极快,80M的系统仅需40秒,非常适合批量生产

2. Linux系统
- 首家成功移植Linux-2.6.36到6410平台,并带有更加完善的驱动
- 首家采用最新的4.5.1交叉编译器,默认支持armv6指令集,
支持应浮点运算
- 首家实现Linux下图形界面硬解码播放器SMPlayer,并集成到Qtopia2中,支持H.263/H.264/Mpeg4硬盘流畅播放
- 首家实现Linux下图形界面3G无拨号线上网,支持WCDMA, CDMA2000, TD-SCDMA等多种网络制式
- 首家实现Linux下三种Qt图形界面共存(Qtopia-2.2.0, Qtopia4-Phone, QtE-4.7.0),无缝切换,想用什么就选什么
- 独创一线精准触摸,可以支持4.3"-21"触摸屏,彻底解决6410平台上大尺寸触摸屏抖动,不准确的问题
- 支持背光调节,并结合到Qtopia-2.2.0系统中,实现炫酷的渐熄效果
- 支持1000多种USB无线网卡,即插即用,使用方法非常简单
- 支持万能USB摄像头
首家实现USB鼠标和触摸屏共存
- 支持图形界面的GPRS拨号上网,短信群发,操作界面非常简洁
- 首家实现图形界面SD卡,优盘自动挂载,卸载
- 支持SD-WiFi
- 首家实现SD卡脱机烧写YAFFS2/UBIFS格式文件系统,并且速度极快,220M的系统仅需0秒,非常适合批量生产
- 完全开源的U-boot,支持USB菜单一键下载模式

3. WindowsCE6
- 完美实现硬解码播放器,支持H.263/H.264/Mpeg4影片流畅播放
- 支持USB WiFi即插即用, 在4.3"LCD上也可以轻易设置无线连接,不会被遮住
- 独创一线精准触摸,可以支持4.3"-21"触摸屏,彻底解决6410平台上大尺寸触摸屏抖动,不准确的问题
- 支持USB蓝牙即插即用
- 支持注册表保存,RTC保存
- 支持背光调节,炫酷渐熄效果
- 最高可支持32G SDHC卡,支持启动,或进入系统使用均可
- 首家实现SD卡脱机烧写或运行WinCE,并且速度极快,48M的系统仅需不到30秒,非常适合批量生产





发货清单:

1.TINY6410学习开发板一片(256M RAM+2GNandFlash )
2. 电源适配器(+5V)
3. DB9直连串口线一条
4. 交叉网线一条
5. miniUSB线一条
6. 带触摸的4.3寸触摸屏一个(配精致触屏面板,赠触摸笔)
7. 开发板DVD资料光盘2张
8. 精美包装盒一个(为方便运输和维修,请妥善保管)
9. 保修卡 一张
10,国嵌配套6410视频教程光盘 5张

选配件:
SDIO-WIFI模块:100元

1,130W cmos摄像头模块:68元

2,EZVGA模块:支持800*600分辨率,90元

3,GPR模块带天线:280元

4,GPRS模块:380元(买就送串口模块1个,电源,9-15串口线)

5,3G上网卡:298元(HUWER E1750 ,开发板+本网卡只需1099元
6,USB 网卡  40元
7,读卡器:10元
