mini6410开发板+4.3寸屏套件 ARM11开发板 256M内存
850
850(元)
http://item.taobao.com/item.htm?id=6194139161

友善之臂重庆地区唯一代理商,原厂正品保障!非正品一律包退!!

可提供重庆市商业普通发票,税额为5%,具体开票信息请备注注明或旺旺联系告知!

税点专用链接(只取整数即可):http://item.taobao.com/item.htm?id=7311667485

以下是友善之臂公司对非代理销售开发板的声明如下:

用户注意:以下列出的代理是我们承认的正规代理,凡是在这些代理处购买的板子的客户,我们均提供相应的技术支持和服务,不在此之列的,我们将不提供任何服务和咨询。

各位客户购买前一定认准销售卖家是否是友善之臂指定代理商,以免造成不必要的麻烦!本店只有提醒作用,最终决定权在于您的选择!!

   Mini6410自2010-6-29上市以来,获得了众多网友、企业、公司的关注和支持,并提供了很多宝贵的建议和反馈,
经过我们开发工程师的仔细整理,规划,设计和开发,历经半年时间,遭遇无数挫折之后, 终于让6410平台有了
突破性的更新进展,如今3G, WiFi, 蓝牙,GPRS, 双平台硬解码播放,精准触摸,背光调节,最新的Linux-2.6.36
内核,支持硬浮点的编译器, SD卡脱机快速烧写
等诸多特性,无不处于领先水平。
我们深知,越是高级的CPU平台,对软件支持的要求就越高,只有更加完善易用的软件,才能发掘平台的价值所在。
当然,创新和探索是没有极限的,最关键的是我们需要还进一步聆听您的建议,以创造出更高效,更有价值的6410平台。

鉴于开发板平台本身的特点,我们以不同的操作系统作区分,说明一下mini6410目前的软件特性:

1. 最新Android 2.2:
- 首家实现Android平台下3G无线上网(含WCDMA, CDMA2000, TD-SCDMA),支持100多种USB上网卡
- 首家实现图形界面设置以太网,支持自动分配IP,或自动获取IP
- 首家实现蓝牙,有优盘在Android上即插即用
- 支持SD卡即插即用
- 独创一线精准触摸,可以支持4.3"-21"触摸屏,彻底解决6410平台上大尺寸触摸屏抖动,不准确的问题。
- 支持背光调节,并结合到Android系统中,实现炫酷的渐熄效果。
- 首家实现开机时自动循环校准,不同尺寸的LCD可以共用同一个Android系统
- 首家实现SD卡脱机烧写YAFFS2/UBIFS格式文件系统,并且速度极快,80M的系统仅需40秒,非常适合批量生产

2. Linux系统
- 首家成功移植Linux-2.6.36到6410平台,并带有更加完善的驱动
- 首家采用最新的4.5.1交叉编译器,默认支持armv6指令集,支持应浮点运算
- 首家实现Linux下图形界面硬解码播放器SMPlayer,并集成到Qtopia2中,支持H.263/H.264/Mpeg4硬盘流畅播放
- 首家实现Linux下图形界面3G无拨号线上网,支持WCDMA, CDMA2000, TD-SCDMA等多种网络制式
- 首家实现Linux下三种Qt图形界面共存(Qtopia-2.2.0, Qtopia4-Phone, QtE-4.7.0),无缝切换,想用什么就选什么
- 独创一线精准触摸,可以支持4.3"-21"触摸屏,彻底解决6410平台上大尺寸触摸屏抖动,不准确的问题
- 支持背光调节,并结合到Qtopia-2.2.0系统中,实现炫酷的渐熄效果
- 支持1000多种USB无线网卡,即插即用,使用方法非常简单
- 支持万能USB摄像头
首家实现USB鼠标和触摸屏共存
- 支持图形界面的GPRS拨号上网,短信群发,操作界面非常简洁
- 首家实现图形界面SD卡,优盘自动挂载,卸载
- 支持SD-WiFi
- 首家实现SD卡脱机烧写YAFFS2/UBIFS格式文件系统,并且速度极快,220M的系统仅需0秒,非常适合批量生产
- 完全开源的U-boot,支持USB菜单一键下载模式

3. WindowsCE6
- 完美实现硬解码播放器,支持H.263/H.264/Mpeg4影片流畅播放
- 支持USB WiFi即插即用, 在4.3"LCD上也可以轻易设置无线连接,不会被遮住
- 独创一线精准触摸,可以支持4.3"-21"触摸屏,彻底解决6410平台上大尺寸触摸屏抖动,不准确的问题
- 支持USB蓝牙即插即用
- 支持注册表保存,RTC保存
- 支持背光调节,炫酷渐熄效果
- 最高可支持32G SDHC卡,支持启动,或进入系统使用均可
- 首家实现SD卡脱机烧写或运行WinCE,并且速度极快,48M的系统仅需不到30秒,非常适合批量生产



支持SD卡随时更新操作系统WindowsCE6/Linux/Android2.0/Ubuntu等


简介

Mini6410是一款十分精致的低价高品质一体化ARM11开发板,由广州友善之臂设计、生产和发行销售。它采用三星S3C6410作为主处理器,在设计上承袭了 Mini2440“精于心,简于形”的风格,而且布局更加合理,接口更加丰富,十分适用于开发MID、汽车电子、工业控制、导航系统、媒体播放等终端设备;也可适用于 高校教学、嵌入式培训、个人研究学习和DIY等。

具体而言,Mini6410具有双LCD接口、4线电阻触摸屏接口、100M标准网络接口、标准DB9五线串口、Mini USB 2.0-OTG接口、USB Host 1.1、3.5mm音频输出口、在板麦克风、标准TV-OUT接口、弹出式SD卡座、红外接收等常用接口;另外还引出4路TTL串口、CMOS Camera接口、40pin总线接口、30pin GPIO接口(可复用为SPI、I2C、中断等,另含3路ADC、1路DAC)、SDIO2接口(可接SD WiFi)、10pin Jtag接口等;在板的还有蜂鸣器、I2C-EEPROM、备份电池、AD可调电阻、8按键(可引出)、4LED等;所有这些,都极大地方便了开发者的评估和使用,再加上我们按照Mini6410尺寸专门定制的4.3"LCD模块,真正做到让您“一手掌握所有”!

我们还充分地发挥了6410支持SD卡启动这一特性,使用我们精心研制的superboot,无需连接电脑,只要把目标文件拷贝到SD卡中(可支持大于2G的高速大容量卡),你就可以在开发板上极快极简单地自动安装或运行各种嵌入式系统(WindowsCE6/Linux/Android/Ubuntu等);甚至无需烧写,就可以在SD卡上直接运行它们,这一切,简直太酷了!


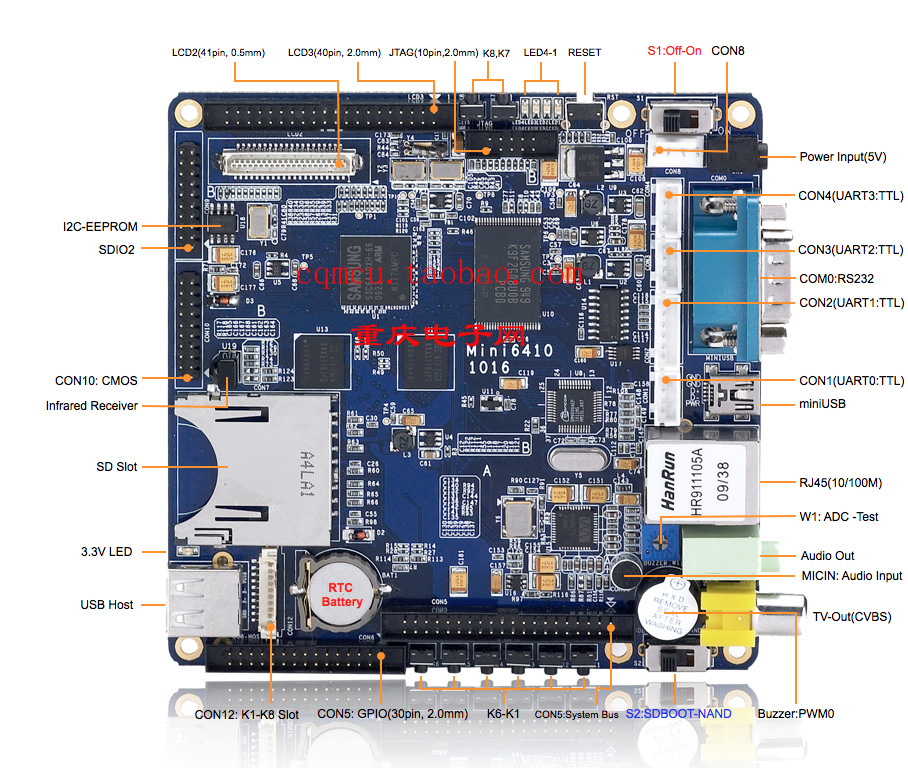

硬件配置


CPU处理器

  • Samsung S3C6410A,ARM1176JZF-S核,主频533MHz,最高667Mhz

DDR RAM内存

  • 在板256M DDR RAM
  • 32bit数据总线

FLASH存储

  • 在板256MNand Flash, 掉电非易失

LCD显示

  • 板上集成4线电阻式触摸屏接口,可以直接连接四线电阻触摸屏
  • 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏,尺寸从3.5寸到12.1寸,屏幕分辨率可以达到1024x768象素;
  • 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏,尺寸从3.5寸到12.1寸,屏幕分辨率可以达到1024x768象素;
  • 标准配置为 4.3” 真彩LCD,分别率480x272,带触摸屏;

标准接口资源

  • 1个100M以太网RJ45接口(采用DM9000网卡芯片)
  • 1个DB9式RS232五线串口(另有4个TTL电平串口,见下)
  • 1个mini USB Slave-OTG 2.0接口
  • 1路3.5mm立体声音频输出接口,1路在板麦克风输入
  • 1路TV-OUT输出接口
  • 1路USB Host 1.1接口
  • 1个标准SD卡座
  • 1路红外接收头
  • 5V直流电压输入

在板即用资源

  • 1个I2C-EEPROM芯片(256byte),主要用于测试I2C总线
  • 4个 用户LED(绿色)
  • 8个侧立按键(中断式资源引脚,带引出座)
  • 1个可调电阻,用于ADC转换测试
  • 1个PWM控制蜂鸣器
  • 板载实时时钟备份电池

外扩接口资源

  • 4个串口座(TTL电平, 2.0mm间距,直插式卡座)
  • 10pin 2.0mm间距JTAG接口
  • 双LCD接口(41pin迷你座,可兼容mini2440 LCD接口,和40pin 2.0mm双排座)
  • 20pin 2.0mm间距SDIO接口(可接SD WiFi,其中还包含1路SPI和I2C接口)
  • 20pin 2.0mm间距CMOS摄像头接口
  • 30pin 2.0mm间距GPIO接口
  • 40pin 2.0mm间距系统总线接口
  • 10pin 2.0mm间距贴片按键引出座(含8路中断式按键引脚,电源和地)

PCB规格尺寸

  • 6层高密度电路板,采用沉金工艺生产
  • 110 x 110(mm)

操作系统支持

  • Linux2.6.36 + Qtopia-2.2.0 + QtE-4.6.1
  • WindowsCE.NET 6.0(R3)
  • Android 2.0
  • Ubuntu-0910

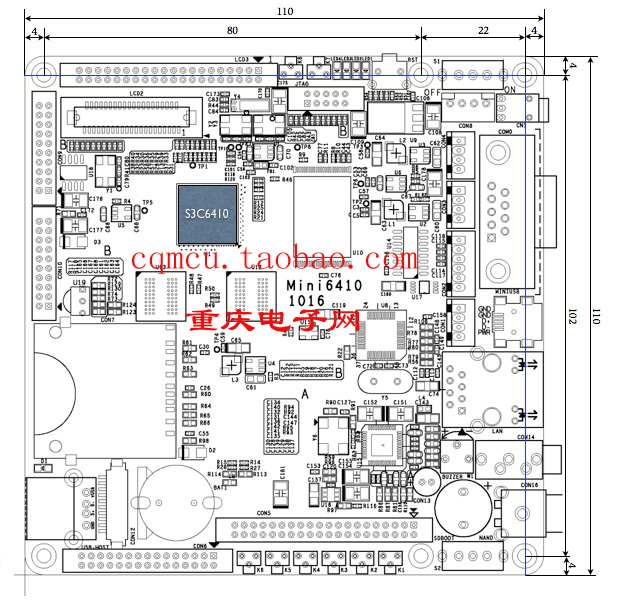

机械尺寸(Unit:mm)


完全开源的U-boot
三星公司为6410系统提供了带有USB下载功能的U-boot,我们在此基础上增强和改进了它的功能,并把它完全开源出来,以供广大嵌入式爱好者学习研究使用,主要特性如下:
  1. 增加了下载菜单,类似Superboot的USB下载菜单
  2. 增加了SD卡启动配置
  3. 支持直接下载烧写yaffs2文件系统映像
  4. 支持烧写WindowsCE BootLoader之Nboot
  5. 支持烧写WindowsCE映像的功能
  6. 支持烧写单文件映像文件,就是通常所说的裸机程序
  7. 支持返回原始shell

说明:大部分声称完全开源Bootloader的6410开发板,也都是三星提供的U-boot稍作改动而来的,所有开源的U-boot目前均无法烧写到SDHC卡(超过2G的大容量SD卡)中使用。

  • 获取U-boot源代码

附带光盘Linux目录下:u-boot-mini6410-20100730.tar.gz(请以最新日期版本为准)

  • 编译适用于SD卡启动的U-boot

使用缺省配置文件编译适用于SD卡启动的U-boot,最后会生成U-boot.bin,它和光盘中的U-boot_sd.bin是一致的
#cd /opt/FriendlyARM/mini6410/linux/u-boot-mini6410
#make mini6410_sd_config;make



  • 编译适用于Nand Flash启动的U-boot

使用缺省配置文件编译适用于SD卡启动的U-boot,最后会生成U-boot.bin,它和光盘中的U-boot_nand.bin是一致的
#cd /opt/FriendlyARM/mini6410/linux/u-boot-mini6410
#make mini6410_nand_config;make

Superboot简介



   我们在6410开发板上所用的bios名为“Superboot”,它需要被烧写入SD卡中使用,关于它的USB下载功能,如果你之前使用过我们的2440系统,那么在Mini6410开发板上,你也会得心应手,因为它们的功能菜单和命令都几乎是完全相同的,你甚至不用重新安装USB下载驱动和dnw下载软件。

   Superboot还支持更加强大易用的SD卡直接安装或运行系统,这样你只需要简单的修改一下配置文件,无需连接电脑,当然也无需USB和dnw,你就可以快速而简单的烧写或运行各种系统,这对于喜欢奔波外出或者大批量生产的人来说,都十分有用,因为它只需一张SD卡就可以了。

   另外,你不用担心你使用的是WindowsXP,还是Vista,还是Windows7,甚至是64-bit的Windows7,我们提供的SD-Flasher烧写程序都可以畅通无阻的运行使用;你也不必担心你使用的是小容量的SD卡,还是高速大容量的SDHC卡,Superboot都可以安得其所。

   需要说明的是,Superboot是由友善之臂精心研制开发的,我们并不提供它的源代码,不过我们也提供了开源的u-boot,它也支持USB下载和SD卡启动,但功能和烧写的速度都比较有限,这里有个简单的对比列表.


Bootloader for 6410对比


对比项

友善之臂Superboot

友善之臂U-Boot

其他开源的U-Boot

简单易用的下载菜单

支持

支持

有的支持,但不完善

USB下载StepLoader,如Nboot等

支持

支持

支持

USB下载Linux内核

支持

支持

支持

USB下载Yaffs2文件系统映像

支持

支持

有的支持

USB下载UBIFS文件系统映像
(一般Android系统用)

支持

不支持

不支持

USB下载EBOOT.nb0

不需要借助Eboot,所以不支持

不需要借助Eboot,所以不支持

支持,借助Eboot烧写WinCE的步骤很复杂

USB下载WindowsCE映像NK.bin

支持

不支持

不支持

USB下载WindowsCE映像NK.nb0

不需要,所以不支持

支持

不支持

USB下载WindowsCE开机图片

支持(直接使用bmp文件,不需要转换)

不支持

有的可以支持,但需要事先手工转换

USB下载烧写裸机程序

支持

支持

支持

Linux启动参数设置

支持

支持

支持

普通SD卡(2G以内)

支持

支持

支持

高速大容量SD卡(FAT32格式)

支持

不支持

不支持

SD卡脱机烧写StepLoader如Nboot等

支持

不支持

不支持

SD卡脱机烧写Linux内核

支持

不支持

不支持

SD卡脱机烧写Yaffs2映像

支持

不支持

不支持

SD卡脱机烧写UBIFS映像
(一般Android系统用)

支持

不支持

不支持

SD卡脱机烧写WindowsCE映像NK.bin

支持

不支持

不支持

SD卡脱机烧写WindowsCE开机图片

支持(直接使用bmp文件,不需要转换)

不支持

不支持

SD卡脱机烧写裸机程序

支持

不支持

不支持

SD卡直接运行Linux全系统

支持

不支持

不支持

SD卡直接运行WindowsCE全系统

支持

不支持

不支持

SD卡直接运行Ubuntu全系统

支持

不支持

不支持

SD卡直接运行Android全系统

支持

不支持

不支持

SD卡直接运行裸机程序

支持

不支持

不支持

SD快速读取和烧写系统(见注释1)

支持

不支持

不支持

 注释1:因为技高一筹,我们通过SD卡烧写系统的速度无与伦比,可以达到1.8MB/s,具体来讲

  • Linux(yaffs2, 120M) - 仅需70秒
  • WindowsCE6(34M) - 仅需20秒
  • Android(UBIFS, 80M) - 仅需45秒

关于SD烧写器
   完全空白的SD卡是不能直接启动6410开发板的,必须先在PC上使用特殊的烧写软件把BIOS写入SD卡才可以,并且写入的这个BIOS是无法在电脑上直接看到的。三星公司已经提供了这样烧写程序:IROM_SD_Fusing_tool.exe,你可以在光盘中找到它的源代码,该软件只是三星公司为初期开发者提供的一个简易的烧写器,它基于属于一个实验室产品,虽然能用,但有很多局限性和不安全性,目前大部分6410开发板均直接使用这个软件,我们根据SD卡启动6410的原理,开发了一个更强大更安全的SD-Flasher.exe,在此做一个简单的对比


对比项

IROM_SD_Fusing_tool.exe

SD-Flasher.exe

出品

三星,属于实验品

友善之臂,免费的商业级软件

运行平台

仅支持WindowsXP

可以支持WindowsXP/Vista/Windows7

支持的SD卡种类

针对普通卡和高速卡,分为两个版本,容易混淆,效率低下

同时支持普通卡和高速卡,统一,高效

自动扫描SD卡

不支持,需手工选择,容易造成误选为硬盘从而破坏主机数据

支持,更加安全

批量烧写

不支持,每次只能烧写一个SD卡

支持,通过连接读卡器,可以批量烧写

烧写模式

强制烧写

  • 在WindowsXP下,为强制烧写
  • 在Vista/Windows7下,为安全烧写(需先分割)

磁盘分割(见注释1)

不支持

支持(需为Vista/Windows7系统)

  注释1:一般市场上买到的SD卡为全盘FAT32格式,如果卡中存放了很多数据,强制烧写就有可能会不知不觉中破坏这些数据;基于此原因考虑,我们在Vista/Winows7中,先把SD卡自动分割为普通的FAT32格式区(自动命名卷标为“FriendlyARM)和无格式区(占130M)两部分,烧写软件将会依据卷标名称作为标志,把bootloader烧写到无格式区,这样就不会破坏普通FAT32格式区中的数据了。

  实际上,Vista/Windows7系统本身的安全性很高,普通用户是无法在Vista/Windows7系统上强制烧写SD卡的,因此必须要先分割才能写入;另一方面,鉴于使用WindowsXP的用户可能会嫌麻烦不想升级为Windows7,根据一些网上的调查数据,这部分人还是占很大数量的,“嫌麻烦”也表明这部分用户凡事都希望尽快搞定,因此我们并没有在WindowsXP中采用“先分割,再烧写”这种更加安全的做法,而是根据习惯,采用了和三星一样的“强制烧写”的模式。


快速安装或运行系统简易步骤

要使用SD卡脱机安装或者运行各种系统,需要先向已经烧好superboot的SD卡中拷贝一些必要的系统文件等,这其中包含一个名为“FriendlyARM.ini”的配置文件,通过它,你可以选择系统类型及相关文件。

下面我们就先体验一些极速安装或运行系统的简单步骤:

  • 快速安装WindowsCE系统
    说明:开发板出厂时内置的系统为Linux,为了证明我们确实更新了系统,现在特意为它安装WindowsCE 6,在后面的步骤,你还可以把它恢复到Linux,请不必担心。

Step1: 把光盘中的”images”文件夹拷贝到SD卡中,双击打开”images\FriendlyARM.ini”文件,找到”OS=Linux”,并改为”OS=CE6”,保存修改,取出SD卡插到开发板上。
Step2: 把开发板S2开关设置为”SDBOOT”,并插入SD卡
Step3: 屏住呼吸,上电开机,这时你可以听到开发板上蜂鸣器“滴”的一声,同时板上的LED4开始点亮并闪烁
Step4: 静听秒表跳动的声音,可以注意到LED3,2,1逐个开始闪烁亮起,直到听到蜂鸣器“滴滴”两声,所有LED满格亮起,随后不停的跑马跳动,就说明系统已经烧写完毕,整个过程不到20秒。
Step5: 把开发板S2开关设置为”NAND”启动,这时重启系统就可以看到WindowsCE已经被安装好了。

  • 快速更新为Android系统
    或许你对时下流行的Android更感兴趣,安装它也很容易,接上面的步骤,如下:

Step1: 把SD卡插入电脑,双击打开”images\FriendlyARM.ini”文件
Step2: 找到”OS=WindowsCE”,并改为”OS=Android”,保存修改,取出SD卡插到开发板上。
Step3: 上电开机,同样的“滴”一声开始,同样的“滴滴”两声结束,更新完毕,整个过程不到1分钟。
Step4: 把开发板S2开关设置为”NAND”启动,这时重启系统就可以看到Android已经被安装好了。

注意:如果你听到急促的“滴滴”声,或者看四个LED并行闪烁,那说明你可能拼写出错了。

  • 快速恢复为Linux系统
    或许你已经试玩了一下Android,那确实看起来很花哨,但作为学习开发,它毕竟还是以Linux为基础的,所以,我们还是先恢复到古老而传统的Linux上吧,如下:

Step1: 把SD卡插入电脑,双击打开”images\FriendlyARM.ini”文件
Step2: 找到”OS=Android”,并改为”OS=Linux”,保存修改,取出SD卡插到开发板上。
Step3: 上电开机,同样的“滴”一声开始,同样的“滴滴”两声后更新完毕,因为我们制作的Linux包含了Qtopia-2.2.0和QtE-4.6.1两个系统,所以映像文件比较大,烧写时间比较长,整个过程1分钟左右。
Step4: 把开发板S2开关设置为”NAND”启动,这时重启系统就可以看到Linux已经被安装好,并且出现了校正界面。

注意:如果你听到急促的“滴滴”声,或者看四个LED并行闪烁,那说明你可能拼写出错了

  • 在SD卡中直接运行Ubuntu系统(800M)
    在这ARM盛行的时代,Ubuntu也不免来凑凑热闹,但是它太大了(500M),我们认为没有必要把它烧写到NAND中,你可以直接在SD卡上运行它,如下:

Step1: 把SD卡插入电脑,双击打开”images\FriendlyARM.ini”文件
Step2: 找到”OS=Linux”,并改为”OS=Ubuntu”,;找到”Action=Install”,并改为”Action=Run”;保存修改,取出SD卡插到开发板上。
Step3: 上电开机,现在你就可以玩一玩Ubuntu了,你可以修改里面的设置并保存,它们不会丢失,除非你的卡丢失了;它们一般也不会破坏NAND里面的内容,除非有特殊的软件是专门针对NAND操作的。

注意:如果你听到急促的“滴滴”声,或者看四个LED并行闪烁,那说明你可能拼写出错了

Linux系统:


Qtopia-2.2.0, Qtopia-Phone-4.4.3和QtE-4.7.0简介

   迄今为止,友善之臂于2009.4基于 2440系统开发的Qtopia-2.2.0系统,在实用性方面,依然保持业界领先地位,无人能及。它的大部分应用已经被移植到6410系统,鉴于4.3"LCD使用的是480x272分辨率,之前的3.5"LCD使用的是240x320分辨率,这就造成有些应用在长宽布局上无法点击到,因此我们重新调整了几乎每个应用的界面布局,它们可以自动根据分辨率来调整布局,如下图所示:

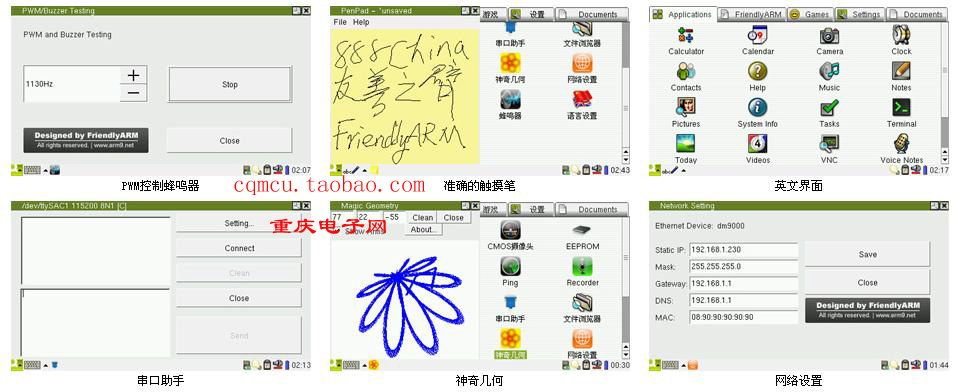

  现在,有很多人移植和使用最新的QtE-4.7.0(以下简称Qt4),但该版本并没有一个桌面管理系统,这导致每次只能启动一个Qt4应用程序,这对于开发板产品来讲是很不方便的。目前我们可以把Qt4程序作为Qtopia桌面系统的一个应用,点击Qt4的图标就可以方便的运行它了,当Qt4程序关闭时,又返回到Qtopia系统,通过这样的无缝切换运行,你就可以自由地开发Qt4或Qtopia2程序了。需要说明的是,通过这样的方法运行Qt4时,它和Qtopia2是没有任何关联的,这就保证了Qt4应用的纯洁性。

  另外,我们还为喜欢Qtopia Phone版本(也就是Qt-Extended-4.4.3,我们称之为Qtopia4)的用户准备了一份快餐,无论是ARM版本还是X86版本的Qtopia4,你都可以使用我们精心制作的一键编译脚本,轻松地把它们编译出来,而不需要上网到处扒资料;更令你无法想象的是,Qtopia4也可以和Qtopia2互相切换运行,而无需另外重启或重烧系统。

  Qtopia-2.2.0, Qtopia4和QtE-4.6.3共存的直接表现就是整个系统变得很庞大,加上一些多媒体示例,整个目标文件系统大约有210MB左右

  • 如果你只需要Qtopia-2.2.0,只需删除目标文件系统中的/usr/local/Trolltech目录和/opt/Qtopia4.4.3目录就可以了
  • 如果你只需开机运行Qtopia4系统,只要把/etc/init.d/rcS中的"/bin/qtopia &"改为"/bin/qtopia4 &"就可以了
  • 如果你只需开机运行Qt4系统,只要把/etc/init.d/rcS中的"/bin/qtopia &"改为"/bin/qt4 &"就可以了
  • 如果你只想要一个基本的无图形界面的系统,只需删除以上3种Qt图形系统所对应的目录就可以了

  注:我们不抗拒任何新的系统出现,但希望找到更加简单易用的方式使用它,因为大部分技术人员最终面向的是不需要了解技术的终端用户,这就需要有比较好的用户体验,在这方面,我们需要不断的尝试摸索。


Linux内核特性
三星公司基于Linux-2.6.28.6内核对6410系统做了比较完整的移植,其中包含了最重要的多媒体驱动。我们在此基础上稍作调整,以更好的适应Mini6410。

设备或其他
驱动程序源代码在内核中的位置(以Linux-2.6.28.6为基准)
开发板上对应的设备名
说明
1
yaffs2文件系统

fs/yaffs2

默认目标文件系统采用的就是yaffs2
2
UBIFS文件系统 fs/ubifs
3
EXT3文件系统 fs/ext3
4
LCD驱动

drivers/video/samsung/s3c_mini6410.c

/dev/fb0 该源代码中包含了mini6410所配各种LCD模块所需的关键参数设置
5
CMOS摄像头 drivers/media/video/samsung/fimc/ov965x.c /dev/camera
6
万能USB摄像头

drivers/media/video/gspca

/dev/video0 该目录包含了大部分常见的USB摄像头驱动
7
USB转串口 drivers/usb/serial/pl2302.c /dev/ttyUSB0 同目录下还包含了其他的USB转串口驱动,用户可根据实际情况,自行配置内核以增加所需的驱动
8
USB鼠标和键盘,扫描器

drivers/hid/usbhid

USB鼠标:/dev/input/mice
USB键盘:
/dev/input/event
目前的Qtopia尚不支持USB鼠标和触摸共存,这与内核版本有关,以后升级内核后可以解决此问题。
9
LED

drivers/char/mini6410_leds.c

/dev/leds
10
按键

drivers/char/mini6410_buttons.c

/dev/buttons
11
I2C-EEPROM

drivers/i2c

/dev/i2c/0
12.
PWM控制蜂鸣器

drivers/char/mini2440_pwm.c

/dev/pwm
13
ADC转换

暂无


14
LCD背光 drivers/video/mini6410_backlight.c /dev/backlight
15
看门狗 drivers/watchdog/s3c2410_wdt.c /dev/watchdog S3C6410的看门狗驱动和S3C2440是通用的
16
触摸屏

drivers/input/touchscreen/s3c-ts.c

/dev/input/event0
17
优盘支持 drivers/usb/storage /dev/udisk
18
MMC/SD卡 drivers/mmc/core /dev/sdcard 支持高速大容量SD卡,最大可达32G
19
NAND Flash drivers/mtd/nand /dev/mtdblock2
20
WM9714音频驱动

sound/soc/s3c64xx

/dev/dsp :放音或者录音
/dev/mixer : 音量调节
WM9714驱动实际为WM9713
21
实时时钟RTC

drivers/rtc/rtc-s3c.c

/dev/rtc RTC是2440本身具有的功能
22
串口(含4个串口)

drivers/serial/s3c6400.c

/dev/ttySAC0,1,2,3 6410自带3个串口
23
USB无线网卡 drivers/net/wireless/ eth0
24
DM9000网卡驱动

drivers/net/dm9000.c

wlan0
25
TV-OUT驱动

drivers/media/video/samsung/tv


26
3D图形加速驱动

drivers/media/video/samsung/g3d


27
2D图形加速驱动

drivers/media/video/samsung/g2d


28
jpeg解码驱动

drivers/media/video/samsung/jpeg


29
图像旋转翻转驱动

drivers/media/video/samsung/rotator


30
后置处理驱动

drivers/media/video/samsung/post


31
内置视频解码驱动

drivers/media/video/samsung/mfc10


32
DM9000网卡驱动

drivers/net/dm9000.c



文件系统特性

类别
说 明
备注
busybox
版本:busybox-1.13.3
集成命令集:
[, [[, addgroup, adduser, adjtimex, ar, arp, arping, ash,
awk, basename, bbconfig, blkid, bunzip2, bzcat, bzip2, cal,
cat, catv, chattr, chgrp, chmod, chown, chroot, chrt, chvt,
cksum, clear, cmp, comm, cp, cpio, crond, crontab, cut,
date, dc, dd, deallocvt, delgroup, deluser, depmod, df,
dhcprelay, diff, dirname, dmesg, dnsd, dos2unix, du, dumpkmap,
echo, ed, egrep, env, ether-wake, expand, expr, fakeidentd,
false, fbset, fdflush, fgrep, find, findfs, fold, free,
freeramdisk, fsck, ftpget, ftpput, fuser, getopt, getty,
grep, gunzip, gzip, halt, hd, head, hexdump, hostid, hostname,
httpd, hwclock, id, ifconfig, ifdown, ifup, inetd, init,
insmod, install, ip, ipcalc, ipcrm, ipcs, kbd_mode, kill,
killall, killall5, klogd, last, length, less, linuxrc, ln,
loadfont, loadkmap, logger, login, logname, logread, losetup,
ls, lsattr, lsmod, lzmacat, md5sum, mdev, mesg, microcom,
mkdir, mkfifo, mknod, mktemp, modprobe, more, mount, mountpoint,
mv, nameif, nc, netstat, nice, nmeter, nohup, nslookup,
od, openvt, passwd, patch, pgrep, pidof, ping, pipe_progress,
pivot_root, pkill, poweroff, printenv, printf, ps, pscan,
pwd, rdate, rdev, readahead, readlink, readprofile, realpath,
reboot, renice, reset, resize, rm, rmdir, rmmod, route,
rtcwake, run-parts, runlevel, rx, script, sed, seq, setconsole,
setfont, setkeycodes, setlogcons, setsid, sh, sha1sum, showkey,
sleep, sort, split, start-stop-daemon, stat, strings, stty,
su, sulogin, sum, switch_root, sync, sysctl, syslogd, tac,
tail, tar, tcpsvd, tee, telnet, telnetd, test, tftp, tftpd,
time, top, touch, tr, traceroute, true, tty, ttysize, udhcpc,
udhcpd, udpsvd, umount, uname, uncompress, unexpand, uniq,
unix2dos, unlzma, unzip, uptime, usleep, uudecode, uuencode,
vconfig, vi, vlock, watch, wc, wget, which, who, whoami,
xargs, yes, zcat, zcip
库文件
版本:glibc-2.10.1 采用arm-linux-gcc-4.4.1 with EABI编译器编译制作
三种Qt图形界面共存,无缝切换

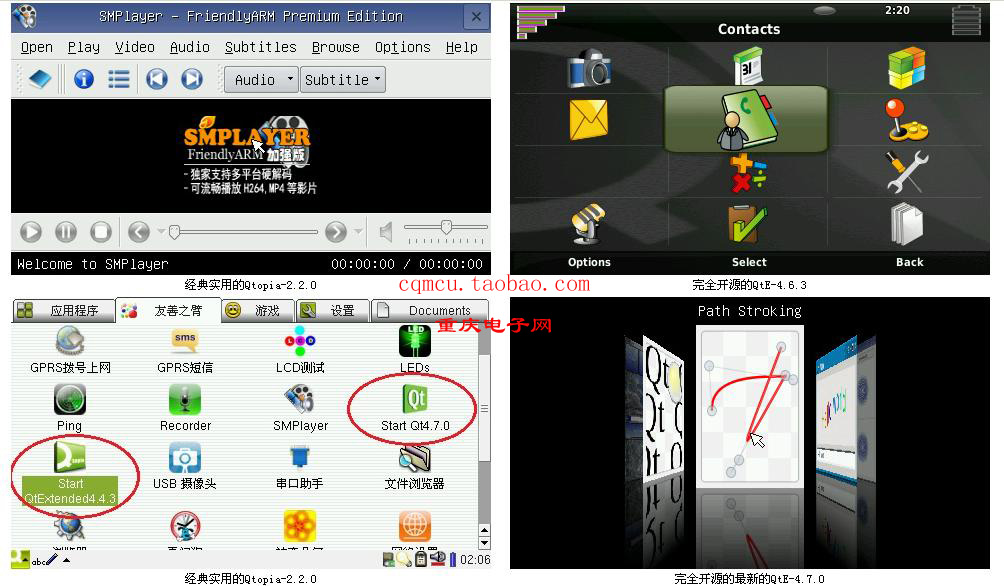

版本:Qtopia-2.2.0 & QtE-4.6.3
说明:

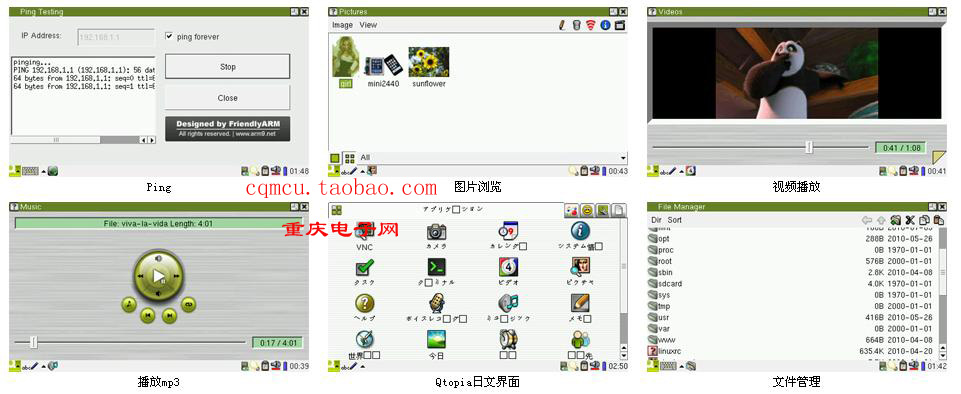

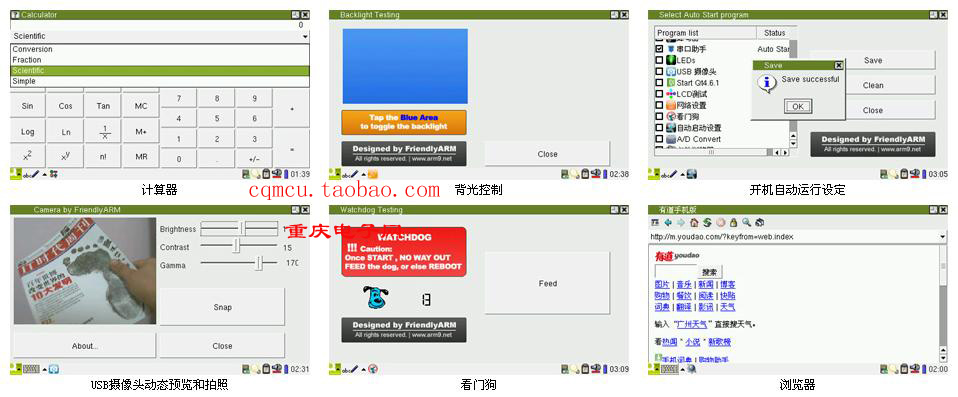

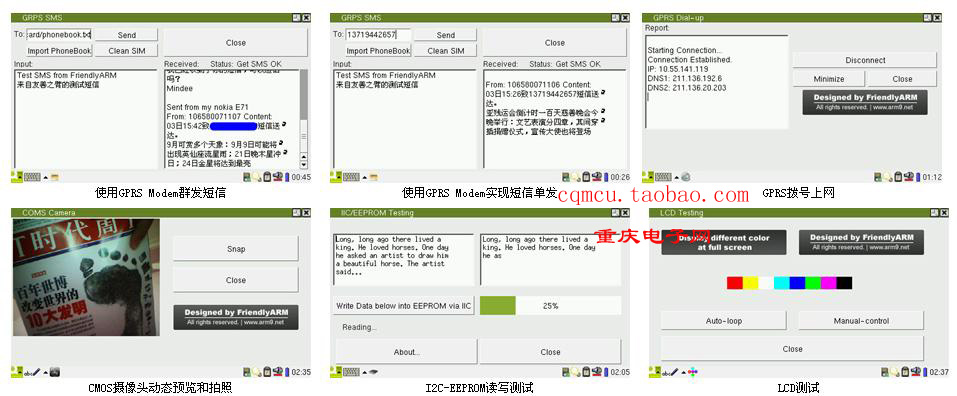

最好用的Qtopia系统
   不仅仅是移植了Qtopia-2.2.0,我们自主开发了很多实用的小程序:
   * 语言设置(Qtopia-2.2.0自带的并不起作用)
   * 万能摄像头拍照程序
   * GPRS拨号上网,短信单发,短信群发
   * CMOS摄像头动态预览并拍照
   * 串口助手:支持USB转串口,支持字符模式和16进制显示
   * 设置开机自动运行程序:所有Qtopia用户程序均可以设置为开机自动运行
   * 自动挂载MMC/SD卡和优盘
   * 录音(Qtopia-2.2.0自带的不能正常使用)
   * AD转换、按键测试、LED测试、I2C-EEPROM读写测试等等
   * 3G无线上网,GPRS上网,短信群发等等

   注意:为了保持我们的竞争优势,防止抄袭,我们自主开发的图形应用不提供源代码,平台性的东西则毫无保留

完全开放源代码的平台
   Qtopia本身有诸多不足之处,我们为此对原始代码做了很多调整和补充,比如消除待机闪烁光标,自动调用tslib的校正程序,真正实现关机和重启功能等,还有为适应统一编译器所做的调整,所有这些都是以源代码方式提供的。

网络相关
常用命令:ifconfig, ping, telnet, ftp
网络服务:boa, ftpd, telnetd
无线网络工具命令:iwlist, iwconfig
实用测试程序
buttons : 按键测试,对应的驱动为中断方式,可同时按下多个按键 均为友善之臂原创或移植,并提供源代码
led : led测试
adc-test : 调节开发板上的W1可调电阻,可进行ad转换测试, 它连接了CPU自带的AD通道 AIN0
pwm_test :运行它可以调节控制开发板上的蜂鸣器发声频率
i2c :运行i2c -w 可以把00-FF逐字写入EEPROM,运行i2c -r可以从EEPROM读出地址00-FF中的数据
camtest : 接上CMOS 摄像头模块CAM130,可以在LCD上动态预览拍摄画面
armcomtest : 一个简易的串口终端程序,相当于简化的minicom
led-player : 通过网页控制led的后台程序
madplay : 命令行的mp3播放器
sz,rz,sb,rb等工具集:通过串口和PC传送文件的标准UNIX工具
tv-test: 测试电视输出 (暂无源代码)
multimedia-test : 多媒体播放测试 (暂无源代码)
演示媒体
视频:panda.mpg10MB 演示媒体均位于开发板的“/root/Documents”目录
图片:girl.jpg free.png sunflower.bmp分别代表三种图片格式的示例
音乐:viva-la-vida.mp34.8MB
目标文件系统大小
总计:120MB
制作工具
mktools:可以制作yaffs2/ubifs/ext3文件系统映像,以便烧写或运行

精彩实用的Qtopia-2.2.0, Qt-Extended-4.4.3和QtE-4.7.0

基于6410平台的Qtopia-2.2.0, Qt-Extended-4.4.3和QtE-4.6.3平台需要使用arm-linux-gcc-4.4.1编译器在Fedora 9平台下编译,源代码包中有build-all编译脚本,详见手册中的相关说明。



WindowsCE6:


通过SD卡快速安装或更新WinCE

  • Step1: 使用SD-Flasher.exe软件把Superboot.bin烧写到SD卡中

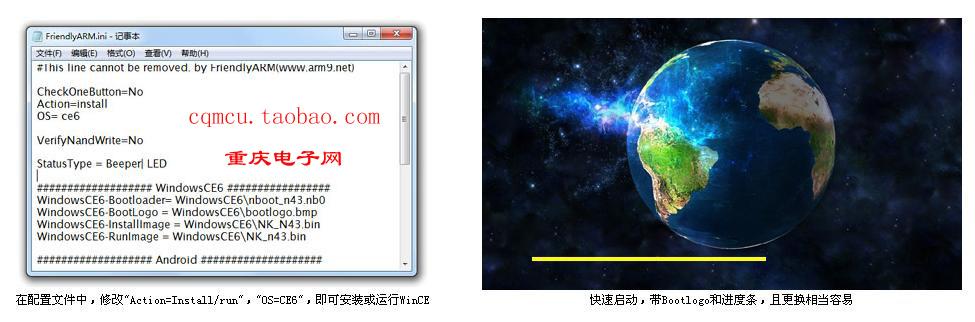

  • Step2: 把光盘中的"images"目录(连同目录名)拷贝到SD卡中,并打开该目录的配置文件FriendlyARM.ini,修改安装WindowsCE系统相关的定义(请注意红色字符部分,不要改错了地方):
定义项

修改为

Action

Install

OS=

WindowsCE6(也可以为”CE6”或”Wince6”)

WindowsCE6-BootLogo = WindowsCE6\bootlogo.bmp (也可以使用其他24-bit的bmp图片,最大可支持1024x768)

WindowsCE6-InstallImage=

WindowsCE6\NK_N43.bin(或NK_a70或 自己编译出的内核映像)

  • Step3: 把开发板S2开关设置为”SDBOOT”,并插入SD卡
  • Step4:上电开机,这时你可以听到开发板上蜂鸣器“滴”的一声,同时板上的LED4开始点亮并闪烁
  • Step5: 静听秒表跳动的声音,可以注意到LED3,2,1逐个开始闪烁亮起,直到听到蜂鸣器“滴滴”两声,所有LED满格亮起,随后不停的跑马跳动,就说明系统已经烧写完毕,整个过程不到30秒(视具体的烧写文件大小而定)
  • Step6: 把开发板S2开关设置为"NAND"启动,重启即可看到WinCE已经运行起来了。

说明: 你也可以单独更新任意一项,只要把不需要更新的项目使用"#"注释掉,或者设置为空就可以了;所有字符都可以大写或小写,或混用。


通过SD卡快速启动WinCE

  • Step1: 使用SD-Flasher.exe软件把Superboot.bin烧写到SD卡中
  • Step2: 把光盘中的"images"目录拷贝到SD卡中,并打开该目录的配置文件FriendlyARM.ini,修改安装WindowsCE系统相关的定义(请注意红色字符部分,不要改错了地方):
定义项

修改为

Action

Run

OS=

WindowsCE6(也可以为”CE6”或”Wince6”)

WindowsCE6-RunImage=

WindowsCE6\NK_N43.bin(或NK_a70或 自己编译出的内核映像)

  • Step3: 把开发板S2开关设置为”SDBOOT”,并插入SD卡,开机启动,等大约15秒左右,就可以看到WinCE桌面了。

Bootloader及BSP特性

在6410平台中,Bootloader的部分文件和BSP是共用的,所以是放在一起编译的,你也可以单独编译Bootloader,详细步骤见用户手册说明,下面是它们的主要特性说明。

Bootloader
源代码位置

特性
  • 支持进度条显示:用户可自由更改进度条颜色,长宽,位置
  • 支持开机图片:用户可自由更改开机图片的显示位置,开机图片最大可支持1024x768的24-bit普通bmp文件


BSP
版本
  • WindowsCE6 R3

驱动
  • RTC
  • NAND Flash: 可支持128M/256M/512M/1GB
  • LCD驱动(详见下面说明)
  • SD卡驱动: 可支持SDHC(高速大容量卡)
  • SDIO WiFi驱动
  • 音频驱动: 采用WM9714,基于AC97接口,可放音和录音
  • 网卡驱动: 采用DM9000AEP,10/100M兼容
  • CMOS摄像头驱动:
  • TV-OUT驱动:可同时输出至LCD和TV-OUT显示
  • 多媒体驱动: 支持H.264解码
  • LED驱动: 板载4个LED的驱动程序
  • 按键驱动: 板载8个按键驱动
  • PWM控制蜂鸣器驱动
  • 串口驱动: 3个(COM2,3,4)

支持的LCD类型
  • 统宝3.5"LCD - 分辨率: 240x320, 带触摸
  • NEC 4.3"LCD - 分辨率:480x272, 带触摸
  • 群创7"LCD - 分辨率: 800x480, 带触摸
  • Sharp 8"LCD(或兼容) - 分辨率:640x480, 带触摸
  • LCD转VGA - 分辨率: 1024x768/800x600/640x480
  • EZVGA - 分辨率:最大为800x600

VGA显示
  • LCD2VGA: 采用专业的FPGA增强方案,分辨率最大可达1024x768,绝不闪屏,还可以根据用户需求设置分辨率为800x600/640x480
  • EZVGA: 采用简易的DA转换芯片,分辨率:800x600,适用于学习研究

USB外设
  • USB鼠标
  • USB键盘
  • 优盘
  • USB Hub: 即插即用
  • USB接口条码扫描
  • USB WiFi
  • USB蓝牙适配器

实用程序
  1. LED测试
  2. Buttons测试
  3. 串口助手
  4. 多媒体测试
  5. PWM控制蜂鸣器测试
  6. 录音测试
  7. TV输出测试
  8. OpenGL测试
  9. 多媒体测试


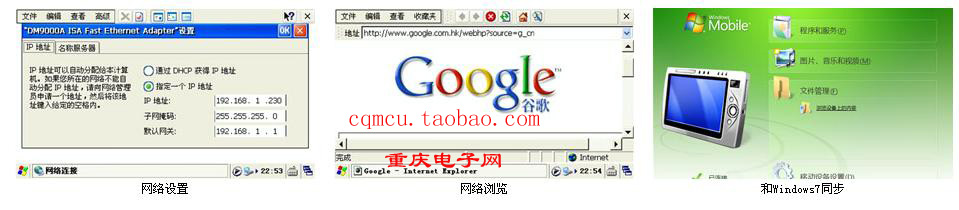

WindowsCE6运行截图

Android 2.3:

Mini6410之Android编译和制作目标文件系统指南,十分简单!

说明: 很多人使用模拟器来提取Android文件系统,这样的步骤不仅复杂,而且不利于让你了解"Android到底是如何组成的",因此我们使用脚本,从编译好的Android文件系统中提取所需的各个文件,让这个过程更加透明,更加灵活。(注: 使用模拟器提取的文件系统烧写到开发板上第一次运行时启动速度会快一些,因为它的第一次运行已经交给模拟器了;使用脚本生成的Android系统烧写到开发板上第一次运行时会慢一些,这是真正的第一次。)

编译、提取和制作目标文件系统都很简单,把有效的时间花在更加价值的地方!

1. 解压Andoid 2.1文件系统源代码包,你可以看到目录中有2个脚本:build-andoid和genrootfs.sh
#tar xvzf android-kernel-2.6.28-20100812.tar.gz
2. 运行build-android,开始编译,整个过程会需要很久时间,使用虚拟机大概2-3hour,使用一台双核的Intel E8400+4G内存的真正Linux系统,大概需要50min

3. 编译完毕,执行genrootfs.sh脚本,可以在当前目录生成rootfs_dir,它就是我们所需的可以烧到开发板中的目标文件系统目录了

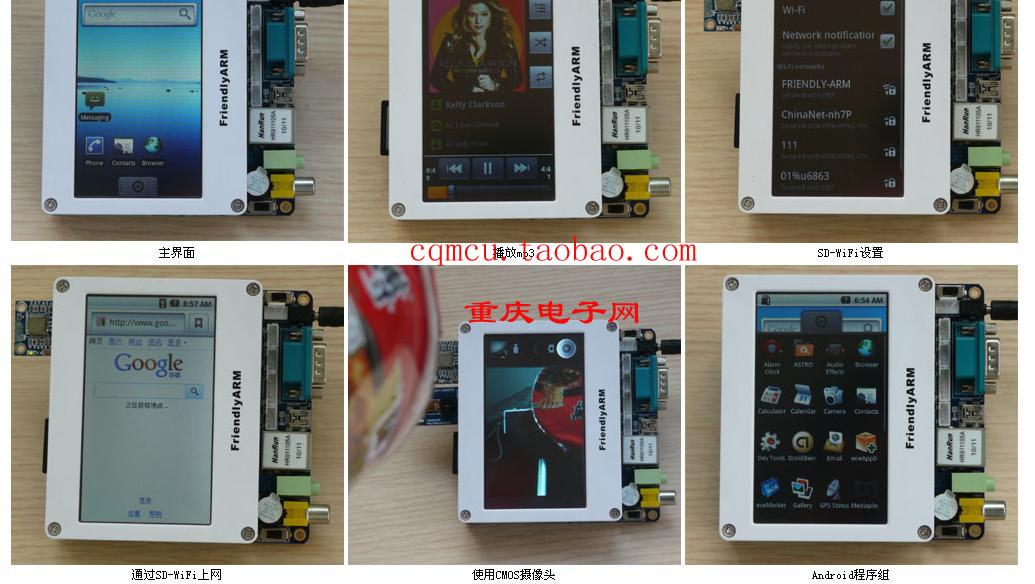

Android 2.3运行时照片

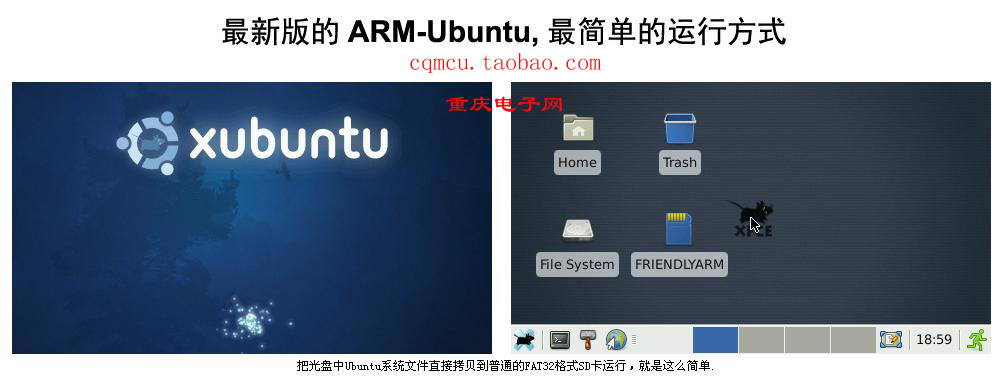

本开发板所用的Ubuntu 为0910 版本,它是使用ARMV6 指令编译器编译的最终版本, 也就是说,2010 年以后发布的ARM 版Ubuntu 都是ARMV7 指令编译器,它们是不能在6410 上运行使用的;因为S3C6410 最高支持ARMV6 指令集。

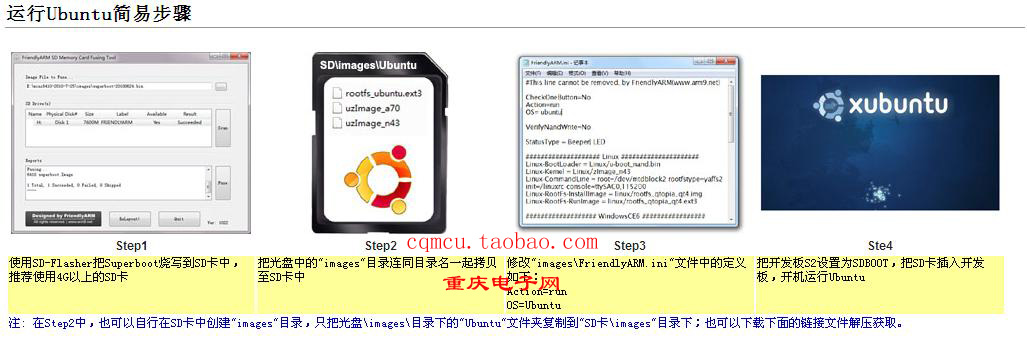

Ubuntu 系统比较大(600M 多),一般不把它烧写到Nand Flash 中使用,而是通过SD 卡运行;大部分人的做法是先在Linux下把SD 卡格式化为ext2/3 格式,再把系统文件拷贝 到SD 卡中,并修改相应的内核启动参数,从而实现从SD 卡运行Ubuntu;其中的很多步骤对于初学者来讲比较难以理解,而且不易操作;我们的做法是在Linux 下使用一个命令把 Ubuntu 系统制作成EXT3 映像文件,然后把它复制到普通的FAT32/FAT 格式的SD 卡就可以 了,并且光盘中已经有做好的映像文件。

发货清单:

1. mini6410学习开发板一片(256MNandFlash )
2. 电源适配器(+5V)
3. DB9直连串口线一条
4. 交叉网线一条
5. miniUSB线一条
6. 带触摸的4.3寸触摸屏一个(配精致触屏面板,赠触摸笔)
7. DVD开发光盘一张
8. 精美包装盒一个(为方便运输和维修,请妥善保管)
9.  保修卡 一张


选配件:
1,串口模块:25元
2,130W cmos摄像头模块:68元
3,SDIO-WIFI模块:140元 (开发板+SDIO-WIFI模块:950元
4,EZVGA模块:支持800*600分辨率,90元
5,GPR模块带天线:280元
6,GPRS模块:380元(买就送串口模块1个,电源,9-15串口线)
7,usb-wifi模块:135元
8,3G上网卡:298元(HUWER E1750 ,开发板+本网卡只需1099元
联系方式 | 支付方式 | 货运方式 | 售后服务 | 支持论坛
重庆市渝中区重百电子市场3楼18号 Tel: +86-023-63538042,18908311818 E-mail: cqmcu@qq.com
QQ 444011745 QQ 469040972 淘宝旺旺cqmcu MSN cqmcu@hotmail.com
Copyright © 2010-2014 www.cqmcu.com, All Rights Reserved.  渝ICP备05012311号
