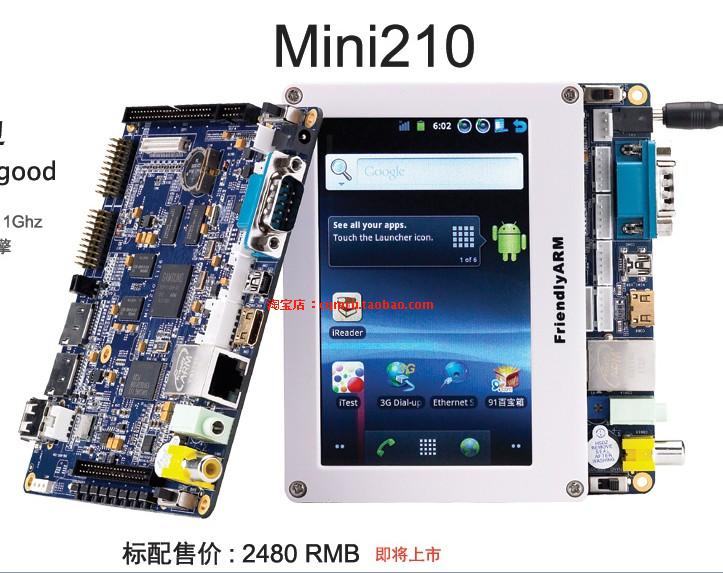

S5PV210开发板 Mini210开发板 A8开发板 带5寸屏
2480
2350(元)
http://item.taobao.com/item.htm?id=13049107393

简介

Mini210是一款高性能的Cortext-A8开发板,它由广州友善之臂设计、生产和发行销售。它采用三星S5PV210作为主处理器,运行主频可高达1GHz。S5PV210内部集成了PowerVR SGX540高性能图形引擎,支持3D图形流畅运行,并可流畅播放1080P大尺寸视频。

Mini210秉承了Mini2440和Mini6410“精于心,简于形”的设计风格,它接口齐全,结构紧凑,布局合理,可完美搭配使用5"高清LCD;Mini210配备了512M DDR2内存和1GB SLC NAND Flash,在板集成SD WiFi模块,采用了内置D类功放的WM8960音频芯片,可十分方便直接输出至8Ω 1W 喇叭;Mini210还带有miniHDMI高清输出,USB 2.0,前后摄像头,8x8矩阵键盘等接口,电源电路支持低功耗待机省电模式;因此,它非常适合开发高端MID,Android平板电脑,车载电脑,多媒体终端,智能家居,物联网终端等高端移动设备。

得益于我们精心研制的Superboot,用户可以十分简单、方便地仅使用TF卡就可更新或安装各种系统。




硬件配置


CPU处理器


    • Samsung S3PV210,基于CortexTM-A8,运行主频1GHz
    • 内置PowerVR SGX540高性能图形引擎
    • 支持流畅的2D/3D图形加速
    • 最高可支持1080p@30fps硬件解码视频流畅播放,格式可为MPEG4, H.263, H.264等
    • 最高可支持1080p@30fps硬件编码(Mpeg-2/VC1)视频输入

    DDR2 RAM内存


      • Size: 512MB
      • 32bit数据总线,双通道

      FLASH存储

      • SLC NAND Flash: 1GB

      LCD显示


        • LCD1: 41Pin, 1.0mm间距,兼容Mini2440/Mini6410 LCD显示屏,支持一线触摸,含1路I2C和3路中断,1路PWM输出
        • LCD2: 50Pin, 2.0mm间距,包含了LCD1中所有信号,另增加了更多的GPIO/中断脚
        • miniHDMI高清接口(Type C)
        • LCD可支持从3.5寸到12.1寸,屏幕分辨率可以达到1024x768象素

        网络(含无线)


          • 板载SD WiFi,高品质陶瓷天线
          • 1个10/100M自适应以太网RJ45接口(采用DM9000AEP)

          标准接口资源


            • 1个DB9式RS232五线串口(另有4个TTL电平串口)
            • 1个mini USB Slave-OTG 2.0接口: 另可通过2.0mm接口座引出
            • 1路3.5mm立体声音频输出接口,1路在板麦克风输入,1路外接喇叭接口座(可直接驱动8Ω 1W 喇叭)
            • 1路TV-OUT输出接口
            • 1路USB Host 2.0接口: 另可通过2.0mm接口座引出
            • 2个标准TF卡座
            • 1路红外接收头
            • 5V直流电压输入:接口座型号为DC-23B

            在板即用资源


              • 1个I2C-EEPROM芯片(256byte),主要用于测试I2C总线
              • 4个用户LED(绿色)
              • 8个侧立按键(中断式资源引脚)
              • 1个可调电阻,用于ADC转换测试
              • 1个PWM控制蜂鸣器
              • 1路红外遥控接收头
              • 板载实时时钟备份电池

              外扩接口资源


                • 4个串口座: TTL电平, 2.0mm间距;CON1,2为五线串口,CON3,4为三线串口
                • 1个JTAG接口: 10pin 2.0mm间距
                • 双LCD接口: LCD1为41pin 1.0mm间距贴片座,LCD2为50pin 2.0mm双排针座
                • 1个SDIO接口: 20pin 2.0mm间距,可接SD WiFi,其中还包含1路SPI和I2C接口)
                • 2个CMOS摄像头接口: 20pin 2.0mm间距,可同时接2路,实现前后摄像头
                • 1个矩阵键盘接口:20pin 2.0mm间距,可连接使用8x8矩阵键盘
                • 1个GPIO接口: 40pin, 2.0mm间距,包含了富余的AD输入,中断引脚,I2S, I2C, SPI, PWM等端口输入/输出

                PCB规格尺寸


                  • 6层高密度电路板,采用沉金工艺生产
                  • Size: 130 x 115 x 18(mm)
                  • 单板重量: 98g
                  • 标配LCD-W50重量: 266g

                  软件支持(详细特性见后面说明)


                    • Superboot
                    • Android 2.3 + Linux-2.6.35

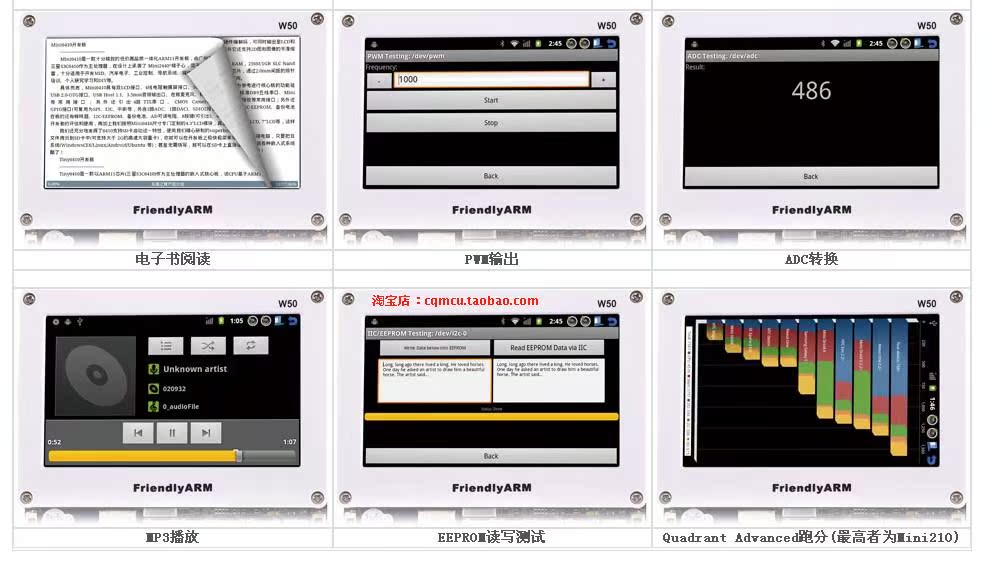

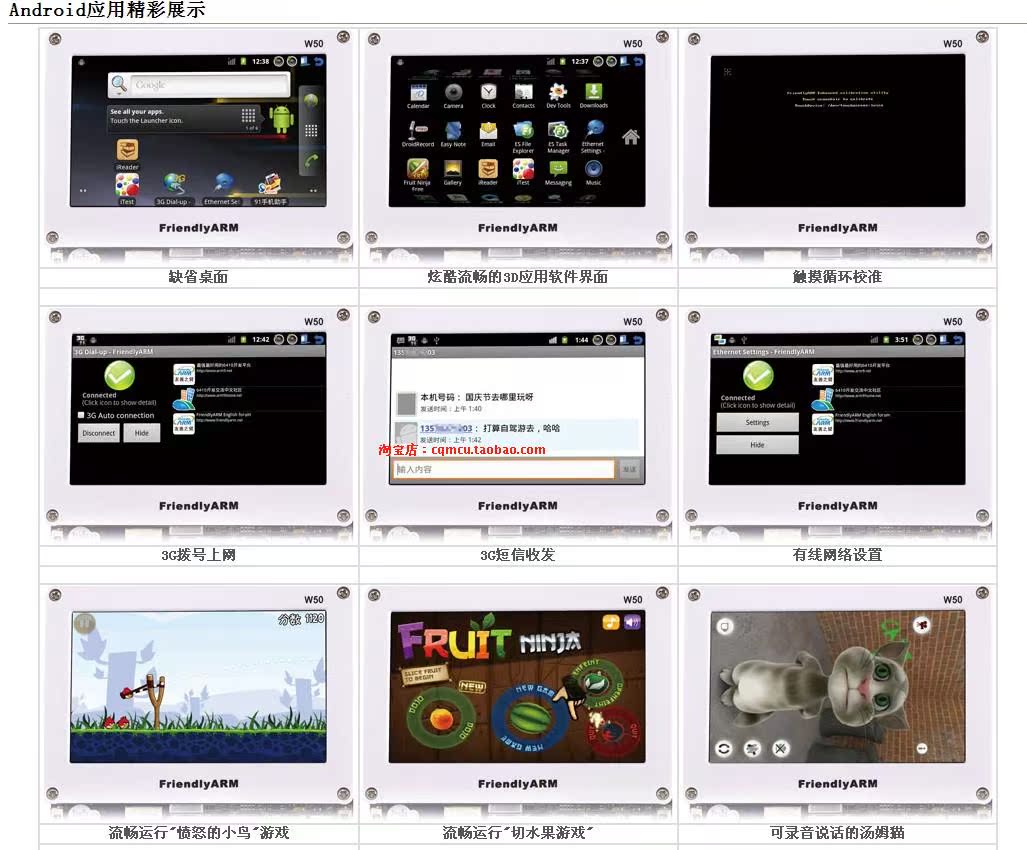

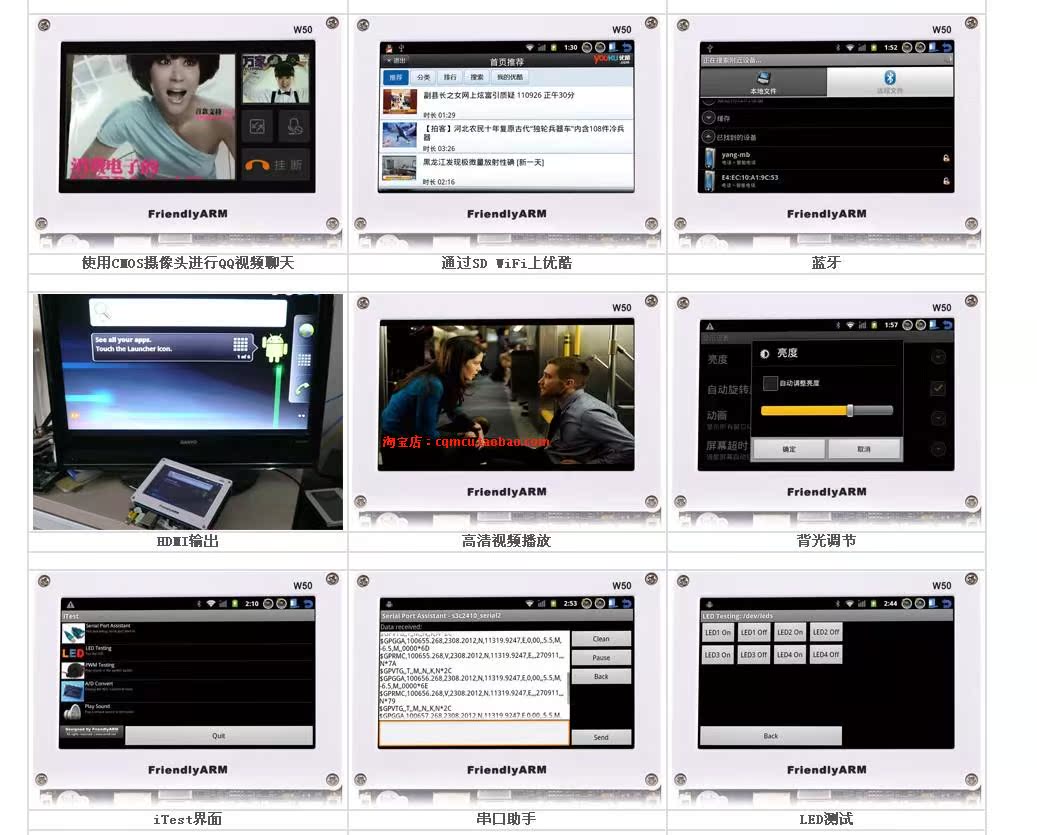

                    • Android系统资源特性
                      流畅运行Android 2.3,支持2D/3D加速,1080P高清视频,HDMI输出
                      交叉编译器
                      arm-linux-gcc-4.5.1-v6-vfp 和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算,独家提供
                      Superboot-210
                      支持TF卡脱机快速烧写(根据配置文件),速度极快(1.8M/秒) Superboot专门为企业级用户定制
                      支持TF卡脱机烧写YAFFS2格式映像文件
                      支持LCD显示硬件配置信息,烧写进度提示等
                      支持自动识别MMC/NAND启动
                      烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
                      Android 内核
                      版本: Linux-2.6.35 完善的BSP
                      支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统 源代码, 内核自带
                      看门狗驱动 源代码, 三星原厂BSP所带
                      RTC驱动 源代码, 三星原厂BSP所带
                      4个LED驱动 源代码, 友善之臂添加
                      8个用户按键驱动 源代码, 友善之臂添加
                      SPI驱动 源代码, 内核自带, 未经验证(2011.1.16)
                      I2C-EEPROM驱动 源代码, 三星原厂BSP所带
                      PWM控制蜂鸣器驱动 源代码, 友善之臂添加
                      ADC驱动(通道: AIN0) 源代码, 友善之臂添加
                      CPU本身所带触摸屏控制器驱动 源代码, 三星原厂BSP所带(未采用,见一线触摸)
                      一线精准触摸驱动 源代码, 友善之臂添加
                      LCD背光驱动, 支持127级可调 源代码, 友善之臂添加
                      LCD驱动(5", 7"等): 支持旋转 源代码, 友善之臂移植,可根据启动参数"lcd="识别,共用同一个内核
                      USB Host驱动: 支持优盘,蓝牙等 源代码, 三星原厂BSP所带
                      USB Device驱动: 支持USB ADB 源代码, 三星原厂BSP所带
                      SD卡驱动 源代码, 三星原厂BSP所带
                      4个串口驱动 源代码, 三星原厂BSP所带
                      板载SD WiFi驱动(Marvell8686) 驱动模块, 友善之臂移植
                      USB WiFi驱动:内核自带,对某些类型的卡支持不是太好 源代码, 内核自带,缺省系统并未包含此驱动(未采用)
                      USB WiFi驱动:可支持更多型号USB无线网卡,更加完善 驱动模块,缺省系统已经包含此驱动(未启用)
                      音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放) 驱动模块, 友善之臂添加移植
                      以太网络(DM9000) 源代码, 友善之臂移植
                      FIMC驱动 源代码, 三星原厂BSP所带
                      JPEG驱动 源代码, 三星原厂BSP所带
                      MFC多媒体驱动 源代码, 三星原厂BSP所带
                      CMOS摄像头驱动(OV8650) 驱动模块,友善之臂添加移植
                      HDMI驱动 源代码, 三星原厂BSP所带
                      3D加速 源代码, 三星原厂BSP所带
                      2D加速 源代码, 三星原厂BSP所带
                      USB转串口驱动: 源代码, 内核自带
                      3G驱动: 友善之臂添加,实际就是USB转串口驱动 源代码, 友善之臂移植
                    • 发货清单:

                      1.mini210开发板一片(512M RAM+1G SLCNandFlash wifi功能)
                      2. 电源适配器(+5V)
                      3. DB9直连串口线一条
                      4. 交叉网线一条
                      5. miniUSB线一条
                      6. 带触摸的5寸触摸屏一个(配精致触屏面板,赠触摸笔)
                      7. 开发板DVD资料光盘2张
                      8. 精美包装盒一个(为方便运输和维修,请妥善保管)
                      9. 保修卡 一张
